Ce colimatoare veți putea monta pe montura cu RMSc sau Shield RMSc footprint? Veți putea instala Sig Sauer Romeo Zero pe aceeași placă ca Shield RMSc? Acoperim compatibilitatea completă a Shield RMSc footprint în acest articol.

Compatibilitatea footprint explicată

Ce înseamnă un "footprint"? Termenul footprint se referă la structura locașurilor și a găurilor pentru șuruburi de pe baza dispozitivului optic.

Și ce înseamnă dacă footprint-urile sunt compatibile?

Fiecare dispozitiv optic de ochire are o bază pentru montare. Baza constă din pini în diverse poziții și găuri pentru șuruburi folosite pentru fixarea colimatorului pe monturi. Dacă oricare două dispozitive de ochire folosesc aceeași bază pentru montare, spunem că au același footprint.

În acest articol arătăm care colimatoare au același footprint.

Modelul Shield RMSc footprint

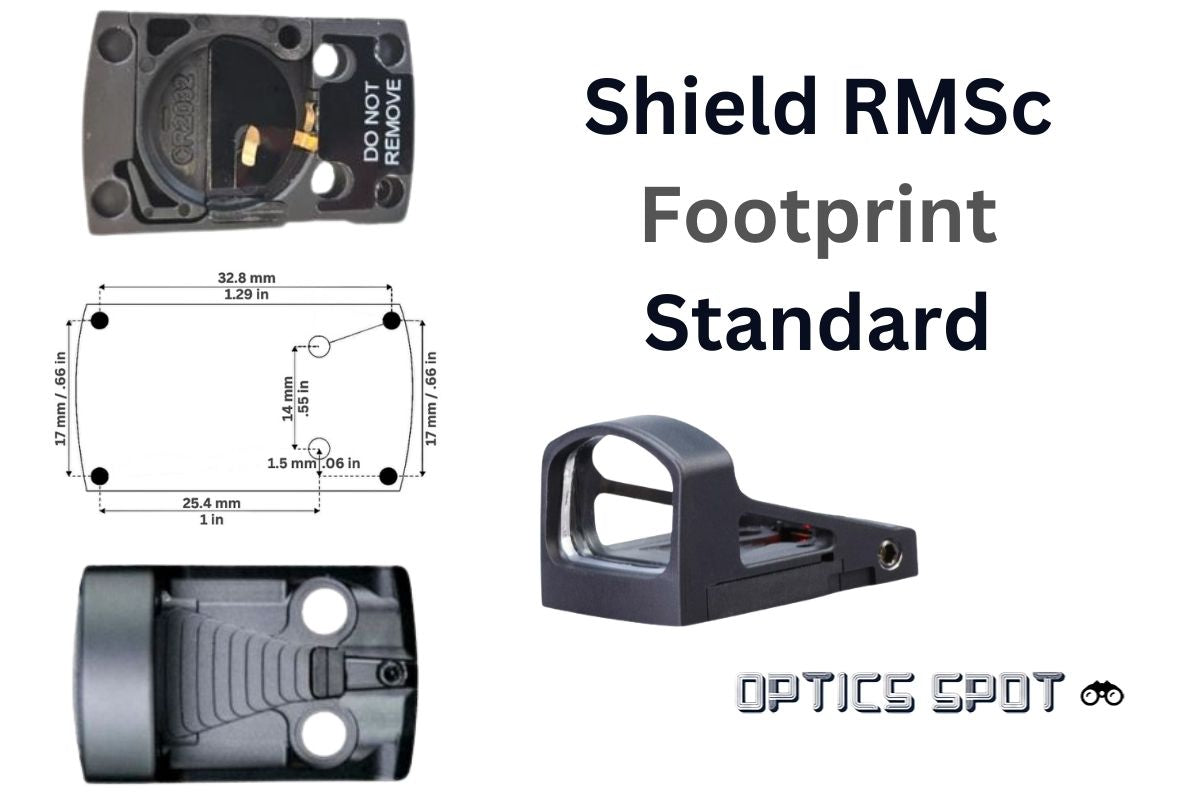

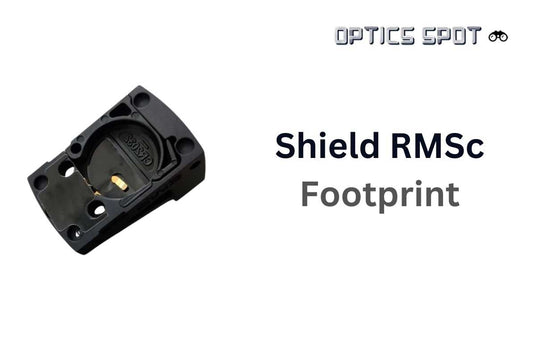

Shield RMSc footprint constă din patru locașuri în colțurile colimatorului și din două găuri pentru șuruburi în partea din spate a colimatorului.

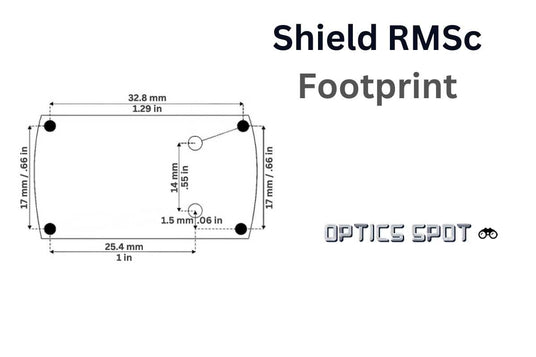

Locașurile din față, precum și cele din spate, sunt la o distanță de 17mm / 0.66 inches unul de celălalt. Distanța de la locașurile din spate la cele din față este de 32,8mm / 1.29 inches. Poziția acestor patru locașuri corespunde poziției pinilor care se află pe suprafața de montare a oricărei monturi pentru acest standard.

Găurile pentru șuruburi sunt poziționate în partea din spate a dispozitivului optic. Acestea servesc la fixarea colimatorului pe monturi. Aceste două găuri pentru șuruburi sunt la o distanță de 14mm / 0.55 inches una de cealaltă.

Șuruburile care trebuie folosite pentru aceste găuri sunt întotdeauna incluse în pachet împreună cu colimatorul.

Colimatoare compatibile

Footprint-ul RMSc este folosit și de mulți alți producători de pe piață.

Mai jos puteți găsi lista completă de organe de ochire red dot care vor funcționa cu footprint Shield RMSc.

Colimatoare cu footprint Shield RMSc

Vezi toate

Cum să montați un colimator cu footprint Shield RMSc

Depinde pe ce dispozitiv doriți să îl montați.

Alte standarde de footprint

Există multe baze diferite pentru organe de ochire red dot, dar celelalte cele mai comune sunt următoarele:
