Ce colimatoare vor funcționa cu montura Trijicon? Veți putea instala Holosun 507C pe aceeași placă precum organul de ochire red dot Trijicon RMR? Acoperim compatibilitatea completă a footprint-ului în acest articol.

Compatibilitatea footprint explicată

Ce înseamnă „footprint”? Termenul footprint se referă la structura locașurilor și a găurilor pentru șuruburi de pe baza dispozitivului optic.

Și ce înseamnă dacă footprint-urile sunt compatibile? Fiecare organ de ochire optic are o anumită bază de montare. Baza constă în pini în diverse poziții și găuri pentru șuruburi folosite pentru fixarea organului de ochire pe montură.

Dacă oricare două organe de ochire folosesc aceeași bază de montare, spunem că au același footprint. În acest articol arătăm care colimatoare au același footprint.

Model de footprint Trijicon RMR

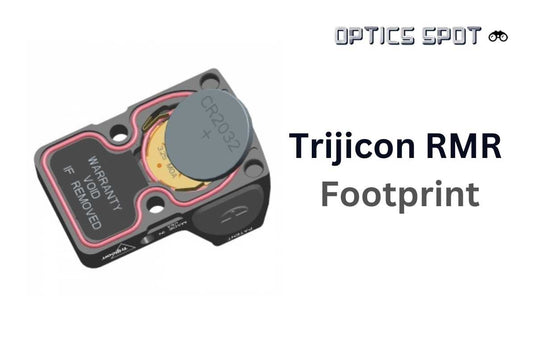

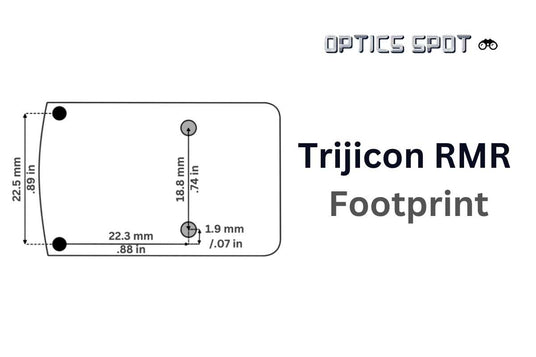

Footprint-ul RMR constă din două locașuri în partea din față și două găuri pentru șuruburi în mijlocul colimatorului.

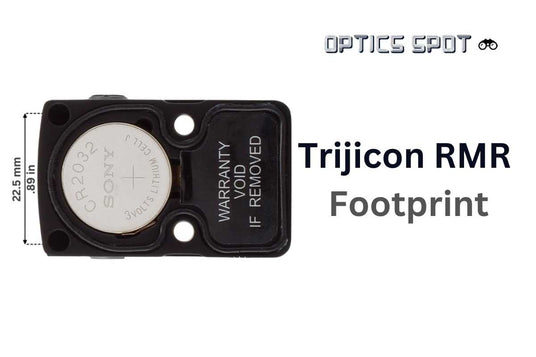

Locașurile frontale sunt la o distanță de 22,5mm / 0.89 inches unul de celălalt, fiecare poziționat în colțul părții frontale a colimatorului. Poziția acestor două locașuri corespunde poziției pinilor care se află pe suprafața de montare a oricărei monturi pentru acest standard.

Găurile pentru șuruburi sunt poziționate aproximativ în mijlocul dispozitivului optic. Acestea servesc la fixarea colimatorului pe montură. Aceste două găuri pentru șuruburi sunt la o distanță de 18,8mm / 0.74 inches una de cealaltă.

Șuruburile care trebuie folosite pentru aceste găuri sunt întotdeauna incluse în pachetul colimatorului.

Colimatoare compatibile

RMR este unul dintre cele mai comune footprint-uri de pe piață.

Mai jos puteți găsi lista completă de organe de ochire care vor funcționa cu footprint-ul Trijicon.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Colimatoare cu footprint Trijicon RMR

Vezi toate

Cum se montează un colimator cu footprint Trijicon RMR

Depinde pe ce dispozitiv doriți să îl montați.

  • Îl veți instala pe o montură picatinny? Adică pe o armă echipată cu șină Picatinny? Atunci trebuie să căutați o montură picatinny cu footprint RMR.
  • Sau îl veți monta pe un pistol? Și pistolul va fi optics ready (cu frezare în culată pentru red dot)? Atunci trebuie să căutați o montură pentru colimator cu footprint RMR.
  • Sau va fi un pistol standard fără o astfel de frezare? Atunci trebuie să căutați o placă adaptor cu footprint RMR.

Alte standarde de footprint

Există multe baze diferite pentru organe de ochire red dot, dar celelalte cele mai comune sunt următoarele:
