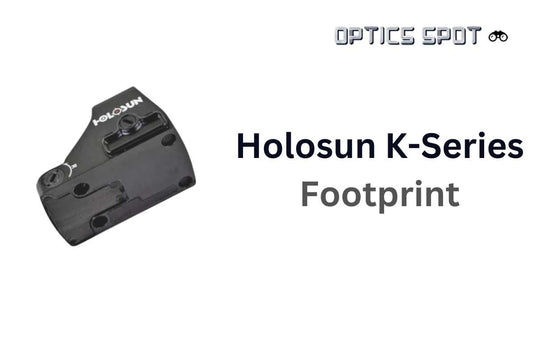

Holosun K-series footprint standard

Empreinta pentru colimator K-series este o modificare a standardului Shield RMSc. Comparativ cu standardul Shield, K-series nu are locașuri în partea din spate a dispozitivului, iar locașurile frontale sunt puțin mai puțin adânci. Asta înseamnă că, pentru a adapta colimatorul la standardul Shield, ar trebui să tai pinii din spate și să scurtezi pinii din față.

Totuși, modificarea implică alte riscuri - poți deteriora montura. De asemenea, vei pierde garanția pentru această montură din cauza modificării. Din acest motiv, acoperim empreinta K-series ca un standard de montare separat, în locul standardului Shield RMSc.

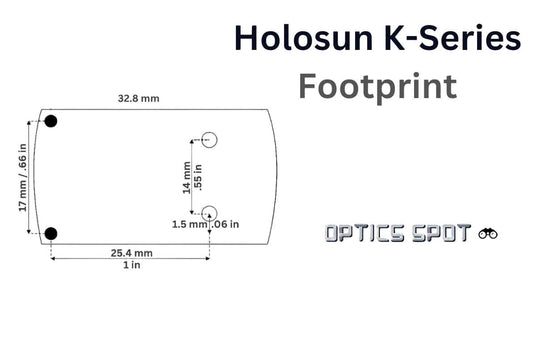

Schema K-series de la Holosun constă din două locașuri în colțurile frontale ale mirei și două găuri pentru șuruburi în partea din spate a mirei.

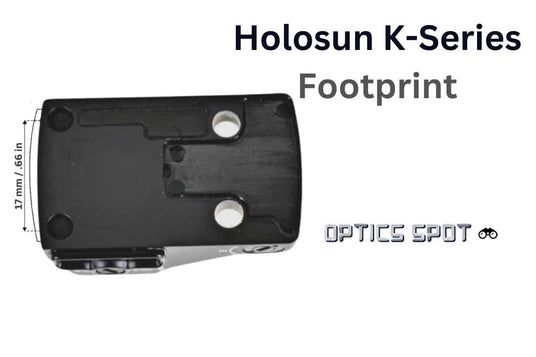

Locașurile frontale sunt la o distanță de 17mm / 0,66 inch unul față de celălalt. Poziția acestor două locașuri corespunde poziției pinilor de pe suprafața de montare a oricărei monturi pentru acest standard.

Găurile pentru șuruburi sunt poziționate în partea din spate a dispozitivului optic. Acestea servesc la fixarea mirei pe monturi. Aceste două găuri pentru șuruburi sunt la o distanță de 14mm / 0,55 inch una față de cealaltă.

Șuruburile care trebuie folosite pentru aceste găuri sunt întotdeauna incluse în pachetul cu mira.
