Ce colimatoare sunt compatibile cu montura Trijicon? Veți putea instala Holosun 507C pe aceeași placă ca și colimatorul Trijicon RMR? Acoperim compatibilitatea completă a footprint-ului în acest articol.

Compatibilitatea footprint explicată

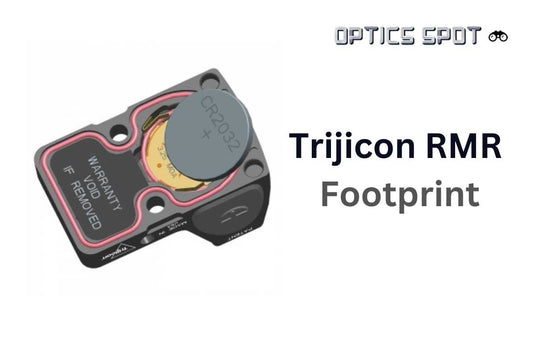

Ce înseamnă „footprint”? Termenul footprint se referă la structura locașurilor și a găurilor pentru șuruburi de pe baza dispozitivului optic.

Și ce înseamnă dacă footprint-urile sunt compatibile? Fiecare organ de ochire optic are o bază pentru montare. Baza constă în pini în diverse poziții și găuri pentru șuruburi folosite la fixarea organului de ochire pe montură.

Dacă două organe de ochire folosesc aceeași bază de montare, spunem că au același footprint. În acest articol arătăm ce colimatoare au același footprint.

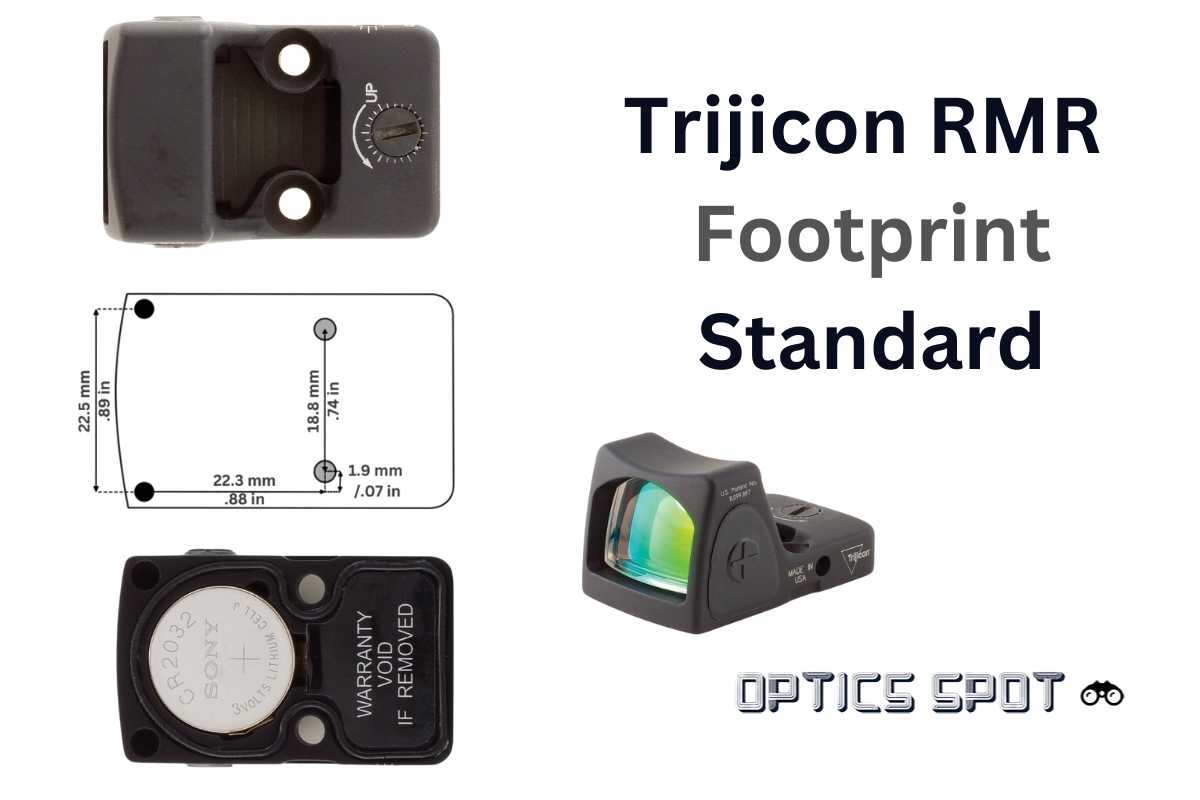

Trijicon RMR footprint pattern

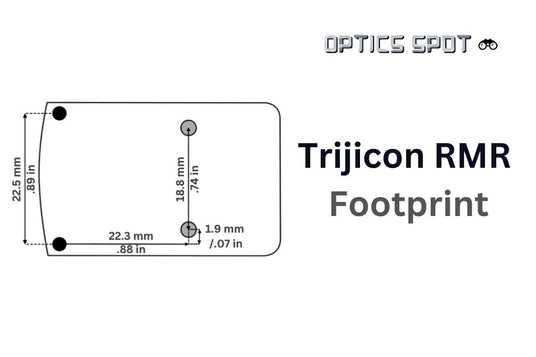

Footprint-ul RMR constă în două locașuri în față și două găuri pentru șuruburi în mijlocul organului de ochire.

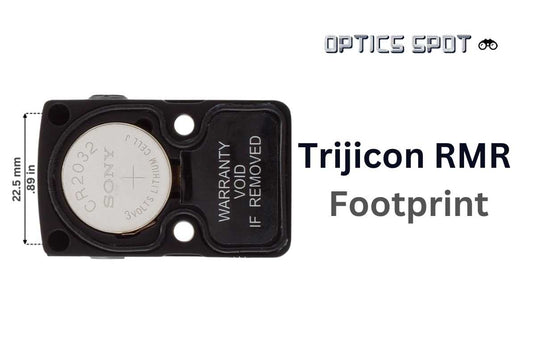

Locașurile frontale sunt la 22,5mm / 0,89 inch unul de altul, fiecare poziționat în colțul din față al organului de ochire. Poziția acestor două locașuri corespunde poziției pinilor de pe suprafața de montare a oricărei monturi pentru acest standard.

Găurile pentru șuruburi sunt poziționate aproximativ la mijlocul dispozitivului optic. Acestea au rolul de fixare a organului de ochire pe montură. Aceste două găuri pentru șuruburi sunt la 18,8mm / 0,74 inch una de alta.

Șuruburile care trebuie folosite pentru aceste găuri sunt întotdeauna incluse în pachetul cu organul de ochire.

Colimatoare compatibile

RMR este unul dintre cele mai comune footprint-uri de pe piață.

Mai jos puteți găsi lista completă de organe de ochire care funcționează cu footprint-ul Trijicon.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Colimatoare cu footprint Trijicon RMR

Vezi toate

Cum se montează colimatorul cu footprint Trijicon RMR

Depinde pe ce dispozitiv doriți să îl montați.

  • Îl veți instala pe o montură picatinny? Adică pe o armă echipată cu șină picatinny? Atunci trebuie să căutați o montură picatinny cu footprint RMR.
  • Sau îl veți monta pe un pistol? Și pistolul va fi optics ready (cu culată pregătită pentru colimator)? Atunci trebuie să căutați o montură pentru colimator cu footprint RMR.
  • Sau este un pistol standard fără această prelucrare? Atunci trebuie să căutați o placă adaptor cu footprint RMR.

Alte standarde de footprint

Există multe baze diferite pentru colimatoare, dar celelalte cele mai comune sunt următoarele:
