Holosun standard footprint K-series

Footprint-ul de colimator K-series este o modificare a standardului Shield RMSc. Comparativ cu standardul Shield, K-serie nu are locașurile în partea din spate a dispozitivului, iar locașurile din față sunt de asemenea puțin mai puțin adânci. Asta înseamnă că pentru a adapta colimatorul la standardul Shield ar trebui să tăiați pinii din spate și să scurtați pinii din față.

Totuși, modificarea implică și alte riscuri - puteți deteriora montura. De asemenea, veți pierde garanția pentru o astfel de montură din cauza modificării. Din acest motiv tratăm footprint-ul K-series ca standard de montare separat în locul standardului Shield RMSc.

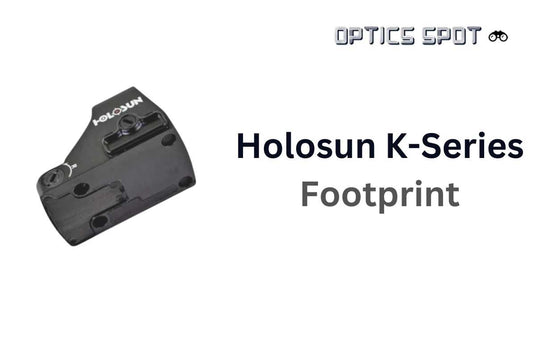

Modelul Holosun K-series constă din două locașuri în colțurile frontale ale părții din față a colimatorului și din două găuri pentru șuruburi în partea din spate a colimatorului.

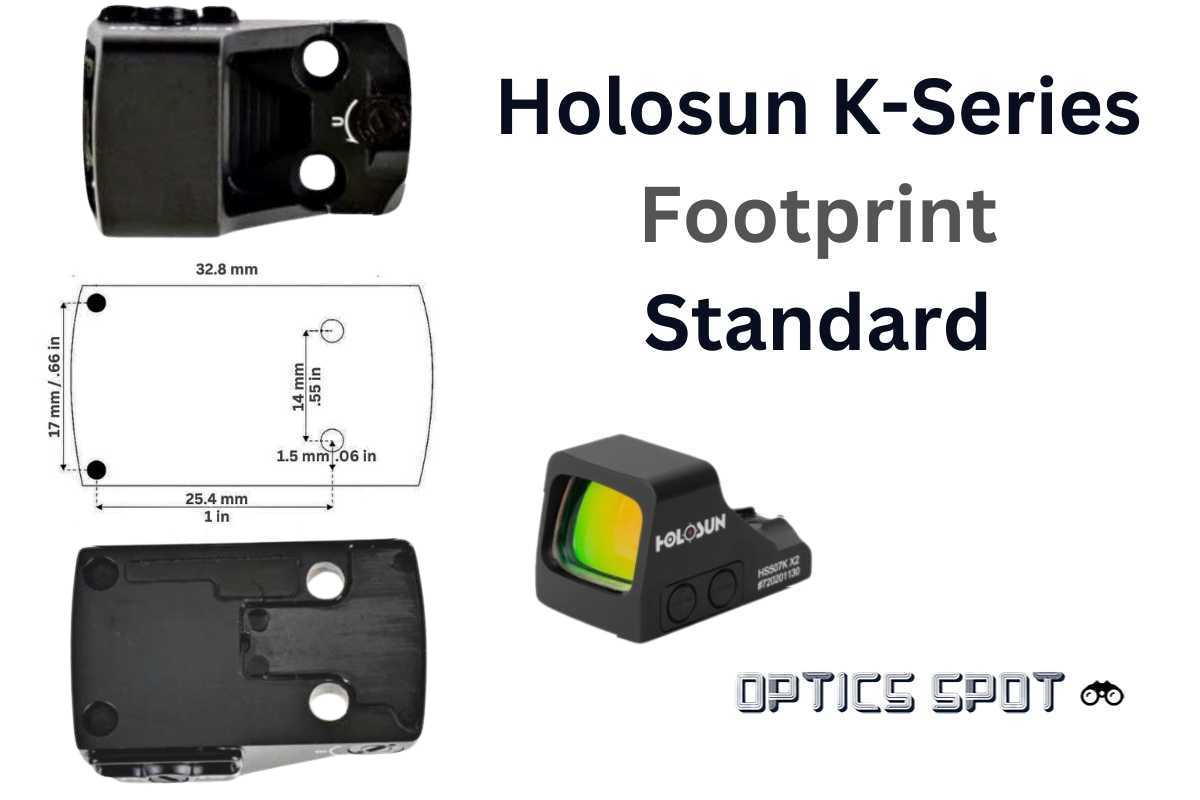

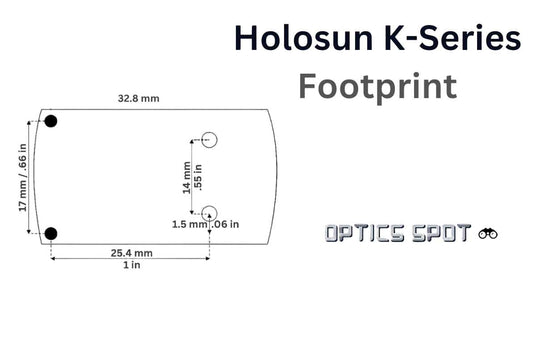

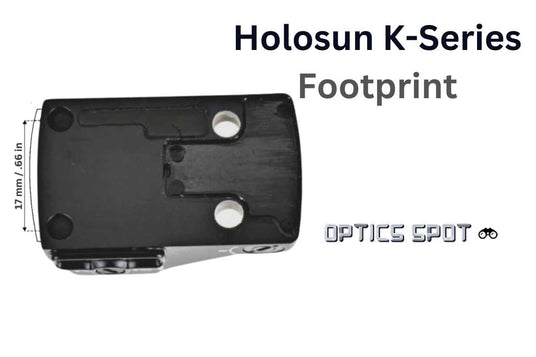

Locașurile frontale sunt la 17 mm / 0.66 inch unul de celălalt. Poziția acestor două locașuri corespunde poziției pinilor care se află pe suprafața de montare a oricărei monturi pentru acest standard.

Găurile pentru șuruburi sunt poziționate în partea din spate a dispozitivului optic. Acestea au rolul de a fixa colimatorul pe monturi. Aceste două găuri pentru șuruburi sunt la 14 mm / 0.55 inch una de cealaltă.

Șuruburile care trebuie folosite pentru aceste găuri sunt întotdeauna incluse în pachet împreună cu colimatorul.
